आवेदन

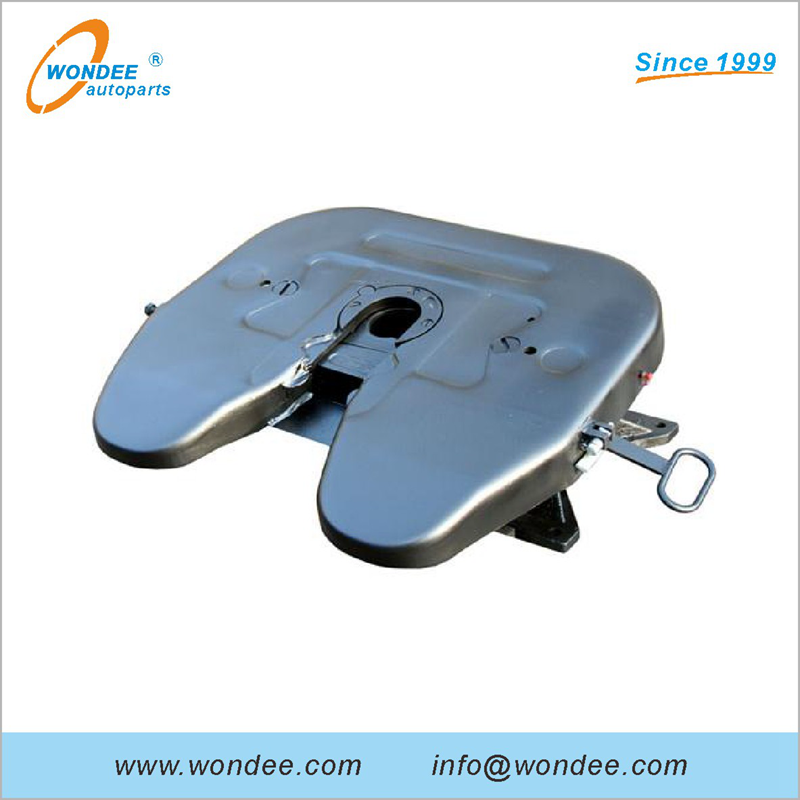

पांचवें-पहिया युग्मन एक सेमी-ट्रेलर और टोइंग ट्रक, ट्रैक्टर यूनिट, प्रमुख ट्रेलर या डॉली के बीच लिंक प्रदान करता है। युग्मन में एक किंगपिन, एक 2-or-3+1 ince2-inch- व्यास (50.8 या 88.9 मिमी) वर्टिकल स्टील पिन होता है। टोइंग वाहन के पीछे एक पांचवां पहिया कहा जाता है। जैसा कि कनेक्टेड ट्रक मुड़ता है, अर्ध-ट्रेलर (केंद्र में किंगपिन के साथ) की नीचे की ओर की सतह निश्चित पांचवें पहिया की ऊपर की ओर-सामने की सतह के खिलाफ घूमती है, जो घूमती नहीं है।
कुछ टूरिस्ट ट्रेलर भी पांचवें-पहिया कॉन्फ़िगरेशन का उपयोग करते हैं, एक टोइंग वाहन के रूप में पिकअप ट्रक के बिस्तर में स्थापित युग्मन के साथ; इसलिए कभी -कभी ऐसे कैंपरों के पर्यायवाची के रूप में उपयोग किया जाता है।
विशेषताएँ
| मोटर वाहन गुणवत्ता प्रबंधन तंत्र | IATF16949-2016 को लागू करना |
| गुणवत्ता प्रबंधन प्रणाली (सेवा) | ISO9001-2015 को लागू करना |
| तकनीकी मानक | GB/T 31879-2015, GB/T 4606, GB/T 4607 |
| गारंटी | शिपिंग तिथि के बाद 18 महीने |
| कच्चा माल | Q345 प्रेस्ड स्टील या कास्ट स्टील कंस्ट्रक्शन टॉप प्लेट, जाली मिश्र धातु स्टील स्विंग लॉक |
| ऊपर की प्लेट | बिल्ट-इन, कठोर फ्रंट लॉक एरिया के साथ स्टील कंस्ट्रक्शन टॉप प्लेट को प्रेस किया गया |
| ताला | विस्तारित पहनने वाले जीवन के लिए सरल लॉक समायोजन के साथ जाली, मशीनी, गर्मी-उपचारित मिश्र धातु स्टील लॉक जबड़े |
| संचालन संभाल | माध्यमिक लॉकिंग डिवाइस के साथ फिट किए गए ऑपरेटिंग हैंडल को खींचने में आसान |
| आलंबन बोल्ट | आईएसओ स्टैंडर्ड माउंटिंग बोल्ट पैटर्न के साथ ब्रैकेट और आसान फील्ड रिप्लेसमेंट के लिए लम्बी बढ़ते छेद |
| रखरखाव | आसान रखरखाव, मरम्मत और प्रतिस्थापन के लिए केवल 4 मूविंग पार्ट्स के साथ सरल लॉकिंग तंत्र |
| भार क्षमता | यूरोपीय मानकों से कम नहीं |
| ग्रीज़ | विभिन्न में अच्छे स्नेहन प्रभाव सुनिश्चित करने के लिए उच्च कुशल विशेष ग्रीस का उपयोग किया जाता है कार्य वातावरण और सेवा जीवन को लम्बा खींचो। |
| बिक्री की मात्रा (इकाइयाँ) | 50,000+ प्रति वर्ष |
| विदेशी बाज़ार | 30+ देशों । |
| ग्राहक (विदेश) | 40+ |
| भूमि क्षेत्र (वर्ग मीटर) | 25,000+ |
| उपकरणों की संख्या (सेट) | 200+ |
| कर्मचारी | 100+ |
| इंजीनियर्स | 6 |
| उपलब्ध प्रमाण पत्र | फॉर्म ई, फॉर्म ए, सीओसी, बीवी, एसजीएस, एसएएसओ |
पांचवें पहियों की व्यापक जानकारी:
| उत्पादन श्रृंखला | 2 "फोर्जिंग, फोर्जिंग 3.5 ", कास्टिंग 2 ", कास्टिंग 3.5 _" |
| उपयुक्त राजा पिन | 2 ", 3.5 " या 50, 90 |
| क्षमता 2 "(50 मिमी) किंग पिन लॉक डी-मूल्य | 20,000 किलोग्राम ऊर्ध्वाधर लोड 65,000 किलोग्राम सकल संयोजन वजन डी-वैल्यू 152 केएन यू-वैल्यू 20 टन |
| क्षमता 3.5 "(90 मिमी) किंग पिन लॉक डी-मूल्य | 30,000 किलो ऊर्ध्वाधर भार 80,000 किलोग्राम सकल संयोजन वजन डी-वैल्यू 200 केएन यू-वैल्यू 30 टन |
| बढ़ते (स्लाइड ब्रैकेट) ऊंचाई | 150 मिमी, 160 मिमी, 170 मिमी, 172 मिमी, 182 मिमी, 185 मिमी, 195 मिमी, 200 मिमी, 220 मिमी, 225 मिमी, 250 मिमी या 7 ", 8 ", 9 ", 10 " या 11 " |
| स्लाइड प्लेट यात्रा की लंबाई | 8 ", 12 ", 16 ", 24 ", 36 ", 48 " " |
| झूला प्रकार | अकेला स्विंग प्रकार, डबल स्विंग प्रकार |
| आवेदन | टोइंग ट्रक, ट्रैक्टर यूनिट, प्रमुख ट्रेलर या डॉली, हल्के वजन वाले वाहन, टूरिस्ट ट्रेलरों, कई सड़क की स्थिति |
| विनिमेय ब्रांड | जोस्ट फिफ्थ व्हील्स, SAF-HOLLAND फिफ्थ व्हील, फ़ूवा फिफ्थ व्हील्स, आदि। |
| Replacements | JSK 35 DV 25, JSK39 DV 30, JSK 39 DV 35, JSK52, JSK35DVS, JSK 36DV, JSK 39 DV 28, FW20-150, FW20-185, FW28-150, FW28-185, FW0070, FW0070, FW788 FW78ZB, FW78ZKB, FW78S, FW79S, FW79H, FW79F, GC 6, SK-S 36.20 PLUS H, SK-S 36.20 प्लस, SK-S 36.20 प्लस W, SK-S 36.20 प्लस D, SK-S 36.20 प्लस DW, SK -S 36.20 प्लस V, SK-S 36.20 प्लस VW, FW 3510, FW 3110, GES 20, SK-S 36.20 PLUS, SK-HD 38.36, SK-HD 38.36G, FW0E70, FW2E70, FW0165, FW0165, FW0165, FW0165, FW0165 , FW0E70-T, FW3540 + FW3140, FW7E40 |
| रंग की | आवश्यकता के अनुसार चमकदार काले, गहरे काले, ग्रे, नीले, लाल, आदि। |
| कार्यान्वित मानकों | IATF 16949, ISO9001-2015, GB/T 31879-2015, GB/T 4606, GB/T 4607 |
| भुगतान की शर्तें | टीटी, एलसी, डीपी |
| समय सीमा | लगभग 15 ~ 25 कार्य दिवस |
| मूक | 10 पीसी |
पैरामीटर
वोंडी फोर्जिंग टाइप फिफ्थ व्हील सीरीज़:
| मद संख्या। | रेटेड ऊर्ध्वाधर भार | डी-मूल्य | लंबाई स्विंग कोण | स्थापना ऊंचाई | किंग पिन का आकार | वज़न |
| (किलोग्राम) | (केएन) | (ए °) | (मिमी) | (मिमी) | (किलोग्राम) | |
| FW50-FS01 | 20000 | 152 | 12 | 150.5 | 50 (2 ") | 126 |
| FW50-FS02 | 20000 | 152 | 16 | 173 | 50 (2 ") | 130 |
| FW90-FS01 | 25000 | 182 | 12 | 165 | 90 (3.5 ") | 140 |
| FW90-FS02 | 25000 | 182 | 15 | 175 | 90 (3.5 ") | 145 |
वोंडी कास्टिंग टाइप फिफ्थ व्हील सीरीज़:
| मद संख्या। | वर्टिकल रेटेड भार | डी-मूल्य | लंबाई कोण | अनुप्रस्थ स्विंग कोण | स्थापना ऊंचाई | किंग पिन का आकार | वज़न |
| (किलोग्राम) | (केएन) | (ए °) | (° °) | (मिमी) | (मिमी) | (किलोग्राम) | |
| FW50-C01 | 25000 | 176 | 15 | 0 | 167.5 | 50 | 172 |
| FW50-C3038C1 | 28000 | 170 | 15 | 0 | 195 | 50 | 229 |
| FW90-C3038C1 | 36000 | 260 | 15 | 0 | 195 | 90 | 229 |
| FW90-C3038G1 | 40000 | 260 | 15 | 7 | 290 | 90 | 300 |
