अनुप्रयोग
ट्रेलर एक्सल का उपयोग ट्रेलर के लोड के सभी या भाग का समर्थन करने के लिए किया जाता है, विभिन्न बाहरी बलों और प्रतिक्रिया बलों को प्रसारित किया जाता है और ट्रेलर के सामान्य चलने को सुनिश्चित किया जाता है। एक्सल में मुख्य रूप से एक बीम असेंबली, एक ब्रेक असेंबली और एक व्हील हब असेंबली होती है।
एक्सल को व्यापक रूप से कंकाल ट्रेलरों, कम ट्रेलरों, फ्लैटबेड ट्रेलरों, डंप ट्रेलरों, कार परिवहन ट्रेलरों, तेल टैंक ट्रेलरों, वैन ट्रेलरों, पूर्ण ट्रेलरों, लॉगिंग परिवहन ट्रेलरों, एग्रीकुलट्रुकल वाहन, आदि के लिए लागू किया जाता है। एक्सल का वर्गीकरण शामिल है। जर्मन श्रृंखला सेमी ट्रेलर एक्सल, अमेरिकन सीरीज़ सेमी ट्रेलर एक्सल, स्पोक सीरीज़ सेमी ट्रेलर एक्सल, डिस्क-ब्रेक सीरीज़ सेमी ट्रेलर एक्सल, लो बेड सीरीज़ सेमी ट्रेलर एक्सल, एग्रीकल्चर सीरीज़ ट्रेलर एक्सल, ब्राजीलियन ट्रेलर एक्सल, हेनरेड फ्रूडॉफ ट्रेलर एक्सल और यॉर्क ट्रेलर एक्सल, आदि।
अधिक के लिए वोंडी ट्रेलर एक्सल परियोजना, फिर से लॉगिन करने के लिए:
विशेषताएँ
| क्यूसी प्रबंधन प्रणाली | क्रियान्वयन IATF 16949: 2016 |
| सेवाएँ गुणवत्ता प्रबंधन तंत्र | आईएसओ 9001: 2015 को लागू करना |
| उत्पाद तकनीकी मानक | JT/T 475-2020 को लागू करना |
| थकन भरी जिन्दगी | 1,700,000 चक्र |
| बीम के लिए कच्चा माल | चीन के शीर्ष 3 स्टील मिलों से 20MN2 सीमलेस स्टील ट्यूब |
| धुरा |
बेहतर लोड क्षमता और सेवा जीवन |
| बीम मशीनिंग |
|
| एक टुकड़ा बीम | उच्च लोडिंग क्षमता, लंबी सेवा जीवन, हल्के वजन और उल्लेखनीय प्रदर्शन प्राप्त करने के लिए उच्च गुणवत्ता वाले कम मिश्र धातु स्टील और डबल-हेड एक्सट्रूज़न प्रक्रिया का उपयोग करना। |
| वेल्डिंग बीम (वैकल्पिक) | स्पिंडल हेड्स मिश्र धातु सामग्री के साथ जाली होते हैं, और स्पिंडल और बीम को जलमग्न आर्क वेल्डिंग प्रक्रिया द्वारा वेल्डेड किया जाता है, इसके बाद गर्मी उपचार होता है। प्रदर्शन भी उल्लेखनीय हैं। |
| असर बढ़ते स्थिति मशीनिंग परिशुद्धता (व्यास) | 0 ~ 0.025 मिमी |
| बीयरिंग | बड़ी लोड क्षमता, उच्च गति, अच्छी कठोरता, पहनने-प्रतिरोधी, गर्मी प्रतिरोधी और सदमे-प्रतिरोधी, उपयोग करने के लिए सुरक्षा के साथ प्रसिद्ध ब्रांड बियरिंग का उपयोग करना। |
| ब्रेक शू |
|
| लाइनिंग्स | उच्च-प्रदर्शन गैर-एएसबीईएसटीओएस ब्रेक लाइनिंग का उपयोग किया जाता है, जो न केवल पर्यावरण संरक्षण के समानताओं को पूरा करता है, बल्कि अच्छा सक्रिय प्रदर्शन और लंबे समय तक पहनने वाला जीवन भी होता है। |
| ब्रेक अस्तर जीवन | 100,000 किलोमीटर या 1 वर्ष |
| ग्रीज़ | उच्च दक्षता विशेष ग्रीस का उपयोग विभिन्न कार्य वातावरणों में अच्छे स्नेहन प्रभाव को सुनिश्चित करने और असर के सेवा जीवन को लम्बा खींचने के लिए किया जाता है। |
| टायर बोल्ट | टायर बोल्ट उच्च शक्ति, अच्छे तन्यता और झुकने वाले प्रतिरोध के साथ मिश्र धातु स्टील से बने होते हैं, और तोड़ना आसान नहीं है। |
| बिक्री मात्रा (इकाइयाँ) | 100,000+ |
| गारंटी | शिपिंग तिथि के बाद 18 महीने |
| ग्राहक (विदेश) | 100+ |
| विदेशी बाज़ार | 30+ देश । |
| उपलब्ध प्रमाण पत्र | COC, PVOC, CIQ, SONCAP, BV, C/O, फॉर्म ई। |
| भुगतान की शर्तें | टीटी, एलसी, डीपी। |
| समय सीमा | लगभग 10 ~ 15 कार्य दिवस |
| मूक | एक इकाई |
एक्सल की व्यापक जानकारी:
| धुरी प्रकार | जर्मन श्रृंखला सेमी ट्रेलर एक्सल, अमेरिकन सीरीज़ सेमी ट्रेलर एक्सल, स्पोक सीरीज़ सेमी ट्रेलर एक्सल, डिस्क-ब्रेक सीरीज़ सेमी ट्रेलर एक्सल, लो बेड सीरीज़ सेमी ट्रेलर एक्सल, एग्रीकल्चर सीरीज़ ट्रेलर एक्सल, ब्राजीलियन ट्रेलर एक्सल, हेनरेड फ्रुहॉफ ट्रेलर एक्सल और यॉर्क ट्रेलर एक्सल, आदि। |
| विनिमेय ब्रांड | बीपीडब्ल्यू एक्सल, फूवा एक्सल, हेनरेड फ्रूहफ एक्सल |
| Replacements | HZM12010, NRSM10010, KHZM10008, HZM13010, HZM14010, HZM16010, HZM18010, HZM20010, SHZM10110, BN2432BP01AA, BN2431BP14AA, BN2436BP01AA, FP2001XE01AA, FP2401XE01AA, FB2461XE01AA, FB2061XE02AA, FB2006XE01AA, FB2003XE01AA etc. |
| क्षमता | 8 ~ 20 टन (8 टन, 10 टन, 11.5 टन, 12 टन, 13 टन, 14 टन, 14 टन, 16 टन, 18 टन, 20 टन) |
| बीम संरचना | एक-टुकड़ा बीम, वेल्डिंग बीम। |
| बीम की मोटाई | 10.5 ~ 20 मिमी (10.5 मिमी, 11 मिमी, 12 मिमी, 14 मिमी, 16 मिमी, 18 मिमी, 20 मिमी) |
| बीम अनुभाग | स्क्वायर सेक्शन ट्यूब, राउंड सेक्शन ट्यूब। |
| ट्रैक -लंबाई | 1820 मिमी, 1840 मिमी, 1850 मिमी, 2030 मिमी, 2040 मिमी, 2050 मिमी और अनुकूलित आकार |
| ब्रेक के आकार | 420 × 150 मिमी, 420 × 180 मिमी, 420 × 200 मिमी, 420 × 220 मिमी, 311 × 190 मिमी, आदि। |
| बीयरिंग | 33220, 33022, 30217, 30220, 30221, 30222, 33213, 33118, 33215, 32219, 32314, 32222, 322222, 30615, 302224, HM518410/45, 4518410/45, 4518410/484110/484110/484110/48410 वगैरह। |
| पहिया स्टड | M20 × 1.5 JAP, M20 × 1.5 DIN, M22 × 1.5 ISO, आदि। |
| रंग की | लाल, काला, ग्रे, नीला, आदि। |
| वैकल्पिक भाग | एयर चेम्बर्स, वेल्डिंग एक्सल सीटें, एबीएस, आदि। |
| अवयव | शाफ्ट, एयर चैंबर ब्रैकेट, ब्रैकेट, ब्रैकेट, कैंषफ़्ट ब्रैकेट, एबीएस ब्रैकेट, एंकर पिन, इनर हेक्सागन बोल्ट, ब्रेक शू ब्रैकेट, ब्रेक लाइनिंग, ट्यूबलर रिवेट, रिटर्न स्प्रिंग, रिटेनिंग स्प्रिंग 1, स्प्रिंग 2, कैम रोलर, रिंग, बुश, कैम रोलर, शंक्वाकार रिंग, शंक्वाकार रिंग गार्ड कॉलर, बिग हब सीलिंग, छोटे हब सीलिंग, असर तेल का चकरा, असर, हब, व्हील स्टड, पिन, असर, ब्रेक ड्रम, लॉकनट, लॉक वॉशर, एक्सल एंड लॉकनट, स्प्लिट पिन, ओ रिंग, ओ रिंग रिंग । । स्लैक समायोजक वसंत, कैम रोलर। |
| पैकेट | 58 यूनिट एक 20 फीट कंटेनर में, अन्य ट्रेलर भागों के साथ मिश्रित लोड। |
| कार्यान्वित मानकों | IATF 16949-2016, ISO 9001-2015, JT/T 475-2020 |
पैरामीटर

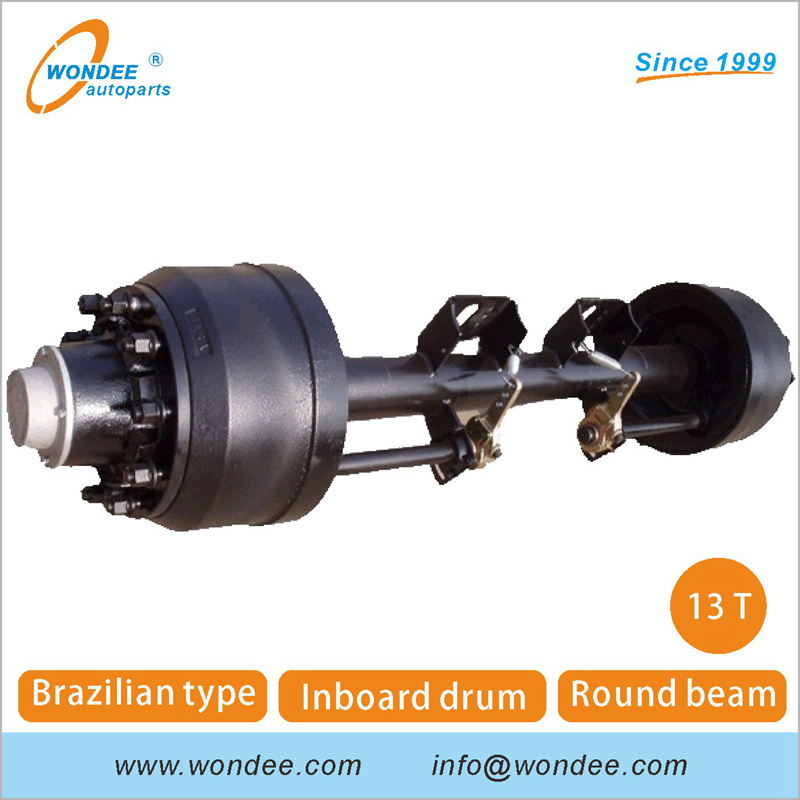

ब्राजील के प्रकार की श्रृंखला सेमी ट्रेलर एक्सल:
ब्राजील प्रकार की श्रृंखला अर्द्ध ट्रेलर एक्सल:
| मद संख्या। | क्षमता | असर पड़ना | कुल लंबाई | Track | बीच की दूरी ब्रेक ड्रम | बीच की दूरी ब्रेकबर्स | धुरा | ब्रेक का आकार | व्हील रिम फिक्सिंग | स्टड | अनुशंसित पहिया |
| (किलोग्राम) | (मिमी) | (मिमी) | (मिमी) | (मिमी) | (मिमी) | (मिमी) | (मिमी) | (मिमी) | |||
| WDBA13T-R01 | 13000 | 32218 | 2172 | 1860 | 1236 | 365 | Ø127 × 19 | 16.5 "× 18 " " | Ø335 × 281 | 10-एम 22x1.5iso | 7.5V-20 |
| WDBA13T-R02 | 13000 | 32218 | 2172 | 1940 | 1236 | 445 | Ø127 × 19 | 16.5 "× 18 " " | Ø335 × 281 | 10-एम 22x1.5iso | 7.5V-20 |

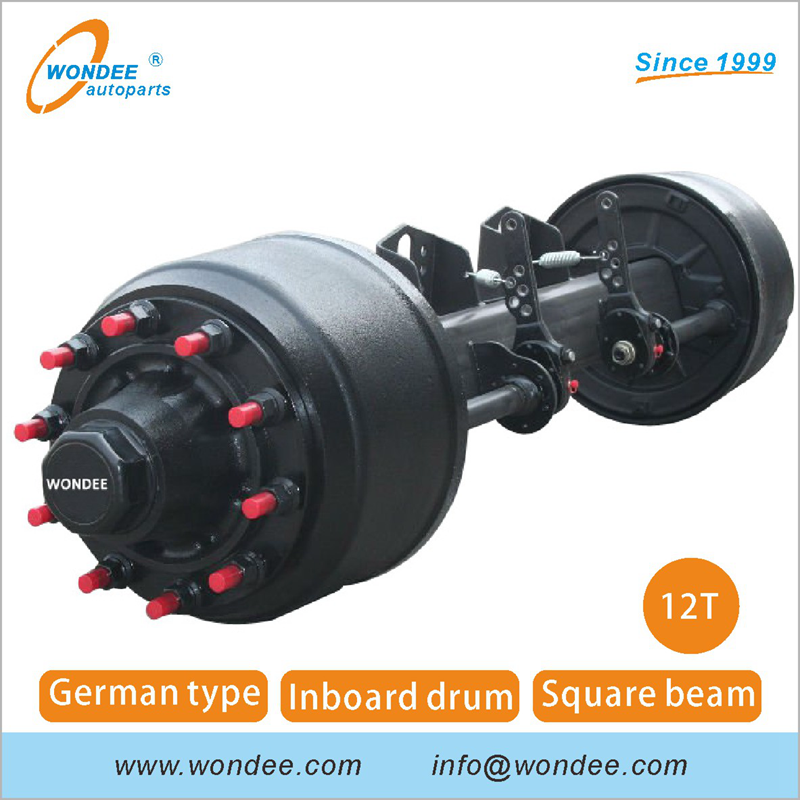

जर्मन प्रकार की श्रृंखला सेमी ट्रेलर एक्सल:
जर्मन प्रकार की श्रृंखला अर्द्ध ट्रेलर एक्सल:
| नमूना | धुरा (मिमी) | अधिकतम। क्षमता (किलोग्राम) | Track सपा (मिमी) | ब्रेक (मिमी) | व्हील फिक्सिंग | असर पड़ना | प्रतिस्थापन |
स्टड/ पीसीडी/एच (मिमी) | |||||||
| XESD12180001 | □ 150 | 12000 | 1840 | Ø420 × 180 | 10-एम 22 × 1.5 आईएसओ /Ø335/ø281 | 33213 33118 | HZM12010 / BN2432BP01AA |
| XESD13200001 | □ 150 | 13000 | 1840 | Ø420 × 200 | 10-एम 22 × 1.5 आईएसओ /Ø335/ø281 | 33213 33118 | HZM13010 / BN2432BP01AA |
| XESD14200001 | □ 150 | 14000 | 1840 | Ø420 × 200 | 10-एम 22 × 1.5 आईएसओ /Ø335/ø281 | 33215 32219 | HZM14010 / BN2431BP14AA |
| XESD14220001 | □ 150 | 14000 | 1840 | Ø420 × 220 | 10-एम 22 × 1.5 आईएसओ /Ø335/ø281 | 33215 32219 | HZM14010 / BN2431BP14AA |
| XESD16200001 | □ 150 | 16000 | 1850 | Ø420 × 200 | 10-एम 22 × 1.5 आईएसओ /Ø335/ø281 | 32314 32222 | HZM16010 / BN2436BP01AA |
| XESD16220001 | □ 150 | 16000 | 1850 | Ø420 × 220 | 10-एम 22 × 1.5 आईएसओ /Ø335/ø281 | 32314 32222 | HZM16010 / BN2436BP01AA |
| XESD18200001 | □ 150 | 18000 | 1850 | Ø420 × 200 | 10-एम 22 × 1.5 आईएसओ /Ø335/ø281 | 32314 32222 | HZM18010 / BN2436BP01AA |
| XESD18220001 | □ 150 | 18000 | 1850 | Ø420 × 220 | 10-एम 22 × 1.5 आईएसओ /Ø335/ø281 | 32314 32222 | HZM18010 / BN2436BP01AA |
| XESD20200001 | □ 150 | 20000 | 1850 | Ø420 × 200 | 10-एम 22 × 1.5 आईएसओ /Ø335/ø281 | 32314 32222 | HZM20010 / BN2436BP01AA |
| XESD20220001 | □ 150 | 20000 | 1850 | Ø420 × 220 | 10-एम 22 × 1.5 आईएसओ /Ø335/ø281 | 32314 32222 | HZM20010 / BN2436BP01AA |
अमेरिकन टाइप सीरीज़ सेमी ट्रेलर एक्सल:
अमेरिकी प्रकार की श्रृंखला अर्द्ध ट्रेलर एक्सल:
| नमूना | धुरा खुशी से उछलना (मिमी) | अधिकतम। क्षमता (किलोग्राम) | Track सपा (मिमी) | ब्रेक (मिमी) | व्हील फिक्सिंग | असर पड़ना | प्रतिस्थापन |
स्टड/ पीसीडी/एच। (मिमी) | |||||||
| XARD11285001 | ◯ 127 | 11500 | 1820 | Ø420 × 180 | 10-M22 × 1.5 आइसो/ Ø285.75/ø221 | HM518410/45 | FB2006XE01AA |
| XARD11335001 | ◯ 127 | 11500 | 1820 | Ø420 × 180 | 10-M22 × 1.5 आइसो/ Ø335/ø281 | HM518410/45 | FB2003XE01AA |
| XASD13285001 | □ 127 | 13000 | 1840 | Ø420 × 200 | 10-M22 × 1.5 आइसो/ Ø285.75/ø221 | HM518410/45 | |
| XASD13335001 | □ 127 | 13000 | 1840 | Ø420 × 200 | 10-M22 × 1.5 आइसो/ Ø335/ø281 | HM518410/45 | |
| XASD13285002 | □ 150 | 13000 | 1840 | Ø420 × 180 | 10-एम 22 × 1.5 जाप/ Ø285.75/ ø21 | HM518410/45 | FB2404XE01AA |
| XASD13335002 | □ 150 | 13000 | 1840 | Ø420 × 180 | 10 × 7/8 ''-11 बीएसएफ/ Ø335/ø281 | HM518410/45 | FB2401XE01AA |
| XASD13285003 | □ 150 | 13000 | 1840 | Ø420 × 180 | 10-M22 × 1.5 आइसो/ Ø285.75/ø221 | HM518410/45 | FB2406XE01AA |
| XASD13335003 | □ 150 | 13000 | 1840 | Ø420 × 220 | 10-M22 × 1.5 आइसो/ Ø335/ø281 | HM518410/45 | FB2401XE01AA |
| XASD16335001 | ◯ 127 | 16000 | 1850 | Ø420 × 220 | 10-M22 × 1.5 आइसो/ Ø335/ø281 | HM518410/45 HM220110/49 | FB2061XE02AA |
| XASD16335002 | □ 150 | 16000 | 1850 | Ø420 × 220 | 10-M22 × 1.5 आइसो/ Ø335/ø281 | HM518410/45 HM220110/49 | FB2461XE02AA |
उत्पादन
सेमी ट्रेलर एक्सल के बारे में उत्पाद प्रक्रियाएं, कृपया कृपया YouTube लिंक पर जाएँ:
कार्यशालाएं वोंडी ऑटोपार्ट्स सेमी ट्रेलर एक्सल:
(रॉ मटेरियल वर्कशॉप, सेमी ट्रेलर एक्सल प्रोसेसिंग वर्कशॉप, एक्सल असेंबली वर्कशॉप, एक्सल वेयरहाउसिंग)
प्रक्रिया और उपस्कर वोंडी ऑटोपार्ट्स सेमी ट्रेलर एक्सल:
उत्पाद प्रक्रियाएँ वोंडी ऑटोपार्ट्स सेमी ट्रेलर एक्सल:
1. ट्यूब सामग्री → 2. ट्यूब कटिंग → 3. QC → 4. दो-अंत कताई → 5. QC → 6. स्क्वायर बीम के लिए कोल्ड पुशिंग → 7. क्यूसी - 8. शमन और टेपरिंग → 9. थकान जीवन परीक्षण → 10। दो-अंत कटिंग → 11। लघु पीनिंग → 12। रफ मशीनिंग → 13। सटीक मशीनिंग → 14। कीवे मिलिंग और स्प्लिट पिन होल ड्रिलिंग → 15। सटीक पीस → 16. ब्रेक शू ब्रैकेट वेल्डिंग → 17। ब्रेक शू ब्रैकेट के लिए होल बोरिंग → 18। कैंषफ़्ट समर्थन वेल्डिंग → 19। एयर चैंबर ब्रैकेट वेल्डिंग → 20। Casmshaft असेंबली → 21। एक्सल बीम असेंबली पेंटिंग → 22। ब्रेक ड्रम और हब असेंबली → 23। ब्रेक ड्रम और हब असेंबली पेंटिंग → 24। पूरा एक्सल असेंबली → 25। QC → 26. वेयरहाउसिंग
क्यूसी उपकरण का वोंडी ऑटोपार्ट्स सेमी ट्रेलर एक्सल:
। परिक्षण)
वेयरहाउसिंग और लॉजिस्टिक्स वोंडी ऑटोपार्ट्स सेमी ट्रेलर एक्सल:
(सेमी ट्रेलर एक्सल, एक्सल की पैकिंग, एक्सल वेयरहाउसिंग)
(सेमी ट्रेलर एक्सल वेयरहाउसिंग और कंटेनर लोडिंग)
अन्य प्रकार वोंडी ऑटोपार्ट्स ट्रेलर और सेमी ट्रेलर एक्सल:
(हैवी ड्यूटी जर्मनी टाइप एक्सल, अमेरिकन आउटबोर्ड ड्रम टाइप एक्सल, एमिर्कन इनबोर्ड ड्रम टाइप एक्सल, साउथ अफ्रीकन एक्सल, थाईलैंड एक्सल, ब्राजीलियाई एक्सल, एग्रीकल्चर एक्सल, लाइट ड्यूटी ट्रेलर एक्सल)
अवयव
घटकों और अतिरिक्त भागों वोंडी ऑटोपार्ट्स सेमी ट्रेलर एक्सल:
(ब्रेक ड्रम, व्हील हब, ब्रेक शू और ब्रेक अस्तर, एस-कैमशाफ्ट, एक्सल मेन शाफ्ट, बेयरिंग, स्लैक एडजस्टर, ब्रेक शू की मरम्मत किट, कैंषफ़्ट की मरम्मत किट)
सेमी ट्रेलर ALXES की आपूर्ति करने के अलावा, वोंडी ऑटोपार्ट्स भी विभिन्न प्रकार के सेमी ट्रेलर घटकों की आपूर्ति भी करते हैं:
