पत्ती स्प्रिंग्स का उत्पादन प्रक्रिया मार्गदर्शन (भाग 7)

पत्ती स्प्रिंग्स का उत्पादन प्रक्रिया मार्गदर्शन

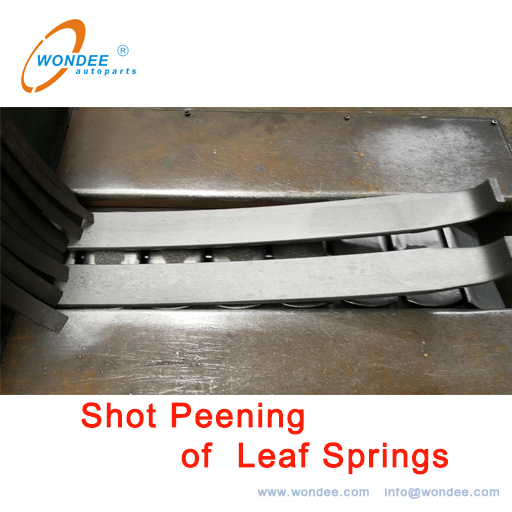

－शॉट peening (भाग 7)

1. परिभाषा:

सेंट्रीफ्यूगल फोर्स की कार्रवाई पर भरोसा करते हुए, शॉट पीनिंग एक मोटर का उपयोग करने के लिए एक मोटर का उपयोग करने के लिए है, और बड़ी संख्या में 0.2 ~ 3.0 मिमी के व्यास वाले स्टील शॉट्स को अवतल सतह पर फेंक दिया जाता है सतह ऑक्साइड त्वचा को हटाने के लिए लीफ स्प्रिंग, ताकि उपस्थिति को साफ करने और पेंटिंग के काम के लिए तैयार करने के लिए। इसी समय, शॉट पीनिंग प्रक्रिया के माध्यम से, वसंत में एक निश्चित प्लास्टिक विरूपण होता है, आंतरिक तनाव को समाप्त कर दिया जाता है, और पत्ती के वसंत के सेवा जीवन में सुधार होता है।

2. आवेदन:

पत्ती स्प्रिंग्स का प्रत्येक पत्ती।

3. संचालन प्रक्रिया:

3.1। शॉट पीनिंग से पहले निरीक्षण

पहले स्प्रिंग्स के लिए शॉट पीनिंग, की पिछली प्रक्रिया के निरीक्षण योग्यता चिह्न की जाँच करें स्प्रिंग्स, जो योग्य होना चाहिए, शॉट पीनिंग प्रक्रिया को शुरू करने की अनुमति दी जा सकती है।

3.2। स्टील शॉट्स का चयन

शॉट पीनिंग ने ф 1.2-1.4 मिमी मैंगनीज स्टील वायर या ф 0.8-1.2 मिमी कास्ट स्टील शॉट को अपनाया। मानक को पूरा करने वाले स्टील शॉट्स का अनुपात 75%से कम नहीं होगा, अन्यथा, शॉट ब्लास्टिंग मशीन पर स्टील शॉट पृथक्करण डिवाइस को स्क्रीन शॉट्स में ठीक से समायोजित किया जाना चाहिए ताकि इसे मानक मूल्य तक पहुंचने के लिए बनाया जा सके।

स्टील शॉट्स की कठोरता HRC50-55 के बीच है, ज्यामितीय आकार तेज किनारों और कोनों के बिना, एक गोले के करीब है। यदि स्टील वायर शॉट्स का उपयोग किया जाता है, तो शॉट ऊंचाई का इष्टतम मूल्य इसके व्यास के बराबर होना चाहिए, और अधिकतम मूल्य स्टील के तार के व्यास से 1.5 गुना से कम होना चाहिए।

स्टील शॉट प्रवाह का नियंत्रण:

शॉट पीनिंग प्रवाह टरबाइन गैल्वेनोमीटर पर आधारित है जो 40-45A तक पहुंच रहा है, वोल्टेज 380V है और कन्वेयर चेन की यात्रा की गति लगभग 0.08-0.098m/s है। अन्यथा, स्टील शॉट प्रवाह को निर्दिष्ट शॉट पीनिंग तीव्रता तक पहुंचने के लिए समायोजित किया जाएगा ताकि शॉट पीनिंग ऊँची ऊंचाई की कमी सुनिश्चित हो सके, ताकि प्रक्रिया ऊँची ऊंचाई को स्थिर किया जा सके।

3.3। शॉट पीनिंग शक्ति का नियंत्रण

शॉट पीनिंग शक्ति को योग्य होना चाहिए, शॉट पीनिंग के कवरेज के साथ, 95%, स्प्रिंग्स की ऊँची ऊंचाई में कमी, या अल्मेन सी टेस्ट पीस के मापा मूल्य ≥ 0.18C द्वारा मापा जाता है।

3.4। शॉट peening निरीक्षण

1) शॉट ब्लास्टिंग के बाद स्प्रिंग्स का उपस्थिति निरीक्षण: शॉट ब्लास्टिंग के बाद सपाट सलाखों की सतह सिल्वर व्हाइट है। अपने हाथों से स्पर्श करें, यह सपाट और चिकनी है, बिना महसूस किए महसूस किए, और एक निश्चित तापमान के साथ, और छिड़काव सतह घनी और समान रूप से इजेक्शन चिह्नों के साथ कवर किया गया है।

2) प्रक्रिया के ऊंट का पता लगाना शॉट पीनिंग के बाद स्प्रिंग्स को प्रक्रिया आवश्यकताओं को पूरा करना चाहिए। एक वसंत के ऊंट को मापा जाता है जैसा कि नीचे चित्र 1.2.3 में दिखाया गया है

(अंजीर। 1. आंख लुढ़का हुआ पत्ती का ऊंट माप)

(अंजीर। 2. नेत्र लिपटे पत्ती का ऊंट माप)

(अंजीर। 3. दूसरों के पत्तों का ऊंट माप)

3) कवरेज दर गोली मारना पीनिंग को 95%से अधिक तक पहुंचना चाहिए।

4) शॉट पीनिंग शक्ति। 0.18C।

3.5। सामग्री प्रबंधन

शॉट पीन स्प्रिंग्स को बड़े करीने से ढेर कर दिया जाएगा। उन्हें इच्छाशक्ति पर रखने के लिए मना किया जाता है, जिसके परिणामस्वरूप सतह के घाव होते हैं। निरीक्षण योग्यता चिह्न बनाए जाएंगे और कार्य हस्तांतरण कार्ड चिपकाए जाएंगे।

4. शॉट पीनिंग के निरीक्षण मानक (मानक का संदर्भ लें: GB / T 19844-2018 / ISO 18137: 2015 MOD LEAF SPRING - तकनीकी विनिर्देश):

माप 1 और चित्रा 2 के अनुसार, शॉट पीनिंग के निरीक्षण मानकों को नीचे तालिका 1 में दिखाया गया है।

द्वारा संकलित वोंडी ऑटोपार्ट्स

2022-4-26
