पत्ती स्प्रिंग्स का उत्पादन प्रक्रिया मार्गदर्शन (भाग 6)

पत्ती स्प्रिंग्स का उत्पादन प्रक्रिया मार्गदर्शन

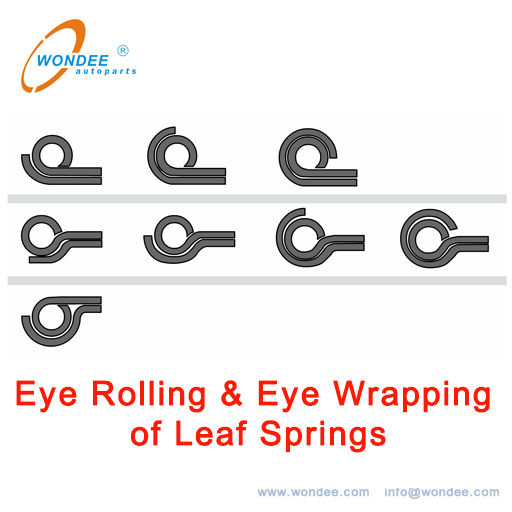

－आँखें लपेटते हुए (भाग 6)

1. परिभाषा:

एक निर्दिष्ट तापमान पर वसंत फ्लैट सलाखों को गर्म करें, और फिर स्प्रिंग फ्लैट स्टील के सिरों को 1/4, 1/2, 3/4 गोलाकार आंखों या अन्य आर्क्स में रोल करने के लिए विशेष उपकरण और टूलिंग मोल्ड्स का उपयोग करें।

आंखों की लपेटने की तकनीक के प्रासंगिक आयाम नीचे चित्र 1 में दिखाए गए हैं।

(चित्रा 1. आंखों के लपेटने का योजनाबद्ध आरेख)

2. आवेदन:

एक पत्ती वसंत का दूसरा पत्ता या तीसरा पत्ती।

3. संचालन प्रक्रिया:

3.1। आंखों की लपेटने से पहले निरीक्षण

आंखों को लपेटने से पहले, स्प्रिंग फ्लैट बार की पिछली प्रक्रिया के निरीक्षण योग्यता चिह्न की जांच करें, जो योग्य होना चाहिए। इसी समय, स्प्रिंग फ्लैट बार (चौड़ाई, मोटाई और लंबाई) के विनिर्देशों की जांच करें, केवल वे प्रक्रिया की आवश्यकताओं को पूरा करते हैं, रैपिंग प्रक्रिया को शुरू करने की अनुमति दी जा सकती है।

3.2। गरम करना

भट्ठी के साथ हीटिंग, भट्ठी का तापमान 900-1000 and पर नियंत्रित किया जाता है, और वसंत फ्लैट बार की हीटिंग लंबाई = फ्लैट बार लंबाई / 2-एल 1+40 मिमी। यदि हीटिंग उपकरण हीटिंग प्रक्रिया के दौरान 10 मिनट से अधिक समय तक विफल हो जाता है, तो हीटिंग को बंद कर दिया जाएगा, और गर्म स्प्रिंग फ्लैट बार को अति-हीटिंग और ओवर-बर्निंग से बचने के लिए भट्ठी से बाहर निकाला जाएगा।

3.3। का चयन लपेटना मैंड्रेल

लिपटे आंखों के आकार और आकार के डेटा के अनुसार, उपयुक्त रैपिंग मैंड्रेल का चयन करें।

3.4। आंखों की लपेटने की स्थिति

आंख को लपेटते समय, यह केंद्रीय छेद द्वारा तैनात किया जाता है। यदि यह परवलयिक स्प्रिंग फ्लैट बार है, तो स्प्रिंग फ्लैट बार के फ्लैट साइड को ऊपर की ओर रखा जाएगा (और बार के टेप किए गए इच्छुक विमान की ओर नीचे की ओर होगा), और फिर लपेटकर।

3.5। आंखों की लपेटना निरीक्षण

आंख को लपेटते समय, स्प्रिंग स्टील फ्लैट बार के पहले टुकड़े का सबसे पहले निरीक्षण किया जाना चाहिए। केवल यह पहला निरीक्षण पास करता है, बड़े पैमाने पर उत्पादन किया जा सकता है।

उत्पादन प्रक्रिया में अयोग्य उत्पादों से बचने के लिए पहले निरीक्षण के बाद निरीक्षण आवृत्ति के लिए तालिका 1 देखें। आंखों को लपेटने से संबंधित परीक्षण इस प्रकार हैं:

1) की समरूपता का पता लगाना किनारे की कटिंग और लिपटे आंखों के कोने काटने को नीचे चित्र 2 में दिखाया गया है।

(चित्रा 2. धार काटने और लिपटे आंखों के कोने काटना का समरूपता का पता लगाना)

2) आंखों को लपेटने की प्रक्रिया की समरूपता का पता लगाना नीचे चित्र 3 में दिखाया गया है।

(चित्रा 3. लिपटे आंखों की प्रक्रिया का समरूपता का पता लगाना)

3) लिपटे आंखों का आकार पता लगाना, जैसा कि नीचे चित्र 4 में दिखाया गया है।

(चित्रा 4. लिपटे आंखों का आकार का पता लगाना)

3.6। सामग्री प्रबंधन

आंख लिपटे हुए स्प्रिंग स्टील के फ्लैट बार बड़े करीने से ढेर हो जाएंगे। उन्हें इच्छाशक्ति पर रखने के लिए मना किया जाता है, जिसके परिणामस्वरूप सतह के घाव होते हैं। निरीक्षण योग्यता चिह्न बनाए जाएंगे और कार्य हस्तांतरण कार्ड चिपकाए जाएंगे।

4. आंखों के लपेटने के निरीक्षण मानक (मानक का संदर्भ लें: GB / T 19844-2018 / ISO 18137: 2015 MOD LEAF SPRING - तकनीकी विनिर्देश):

माप 1 और चित्रा 2 के अनुसार, आंखों को लपेटने के निरीक्षण मानकों को नीचे तालिका 1 में दिखाया गया है।

द्वारा संकलित वोंडी ऑटोपार्ट्स

2022-4-21
